warmte draad ali express

[huppelpaard]

Hoi ik ga een bak maken van +- 100cm x 50cm en heb de stc 1000 temperatuur regelaar gekocht op de aliexpress



nu vroeg ik mij af welk draad geschikt is als warmte draad die ik aan kan sluiten op de stc 1000 en waar moet je rekening mee houden?



een vaste draad met stekker heeft bijv 2 meter onverwarmd draad ik verwacht niet dat dit met een losse warmte kabel ook zo is en zal daarom de stc 1000 kort bij de gemaakte bak maken.



zover ik kon zien kan je dus op 2 manieren je bak verwarmen of met stekker of rechtstreeks aansluiten.



heeft iemand hier ervaring mee? ik wil een zo goedkoop mogelijke oplossing -)



als ik het even snel uitreken heb ik in de bak 9 tot 10 meter aan kabel nodig als ik 5cm tussenruimte houd tussen de lussen



ik hoor graag jullie reacties



ps.

Ik weet dat warmte matten ook kan maar volgens mij mag je die niet in het het zand leggen of wel? de reden dat ik wil kiezen voor een verwarmingskabel is omdat deze goedkoper is dan 1 of meerdere verwarmingsmatten...





13 maart 2021 aangepast door huppelpaard

[fre3ke]

Ga je het buiten opzetten? Als je geen ervaring met electra hebt (zo klinkt het), zou ik je dit echt afraden vanwege het risico van kortsluiting en brand.

[Patrijs]

Zoek je zo iets: Verwarmingsdraad om palmen en tropische planten te beschermen tegen vorst | Verwarming | Vorstbescherming | Bestrijdingsmiddelen | Tuinadvies  ?



De stc 1000 ken ik alleen van plaatjes, maar let op met vocht, ook bijv. dauw.

13 maart 2021 aangepast door Patrijs

[huppelpaard]

hoi fre3ke,



ik ga het binnen op zolder neerzetten. ik heb geen ervaring met electra maar weet wel dat je een kabel niet in moet korten en moet kruisen ivm de warmte.

ik kom gewoon kennis tekort van materiaal keuze het aansluiten is voor mij geen probleem



[huppelpaard]

@patrijs zoiets kan maar deze lengte heeft geen 10 meter en weet dat ali goedkoper kan

in de toekomst wil ik meer bakken maken voor de family en wil ook elke maat kunnen maken die uit zou komen ipv dat ik aan een bepaalde lengte/breedte vast zit

[Patrijs]

10 meter kan je maken door 6m en 4m te combineren. 💡

Als je die goedkoop kan krijgen bij Ali is dat toch prima?

Neem dan wel zelfregulerende kabel.



Misschien zo iets?



30M 220V Zelfregulerend Anti Freeze Bescherming Verwarming Kabel|Draden & Kabels| - AliExpress



[RobO]

ik heb die stc 1000 met 10 watt warmtematjes van aliX

werkt prima, zitten onder mijn kweekbakjes

25 watt matje van 85 cm kost 5 euro daar

[fre3ke]

Als je een oude tweedehands electrische deken koopt, kun je daar de warmte kabel met lichtnet aansluiting zo uithalen. 10 euro en je bent klaar. Nieuwerwetse gaan vanzelf uit na 1,5 uur, daarom een oud exemplaar nemen.

[donaldk]

Ik vond mooie goedkope 50 graden,met 60 max. IR hittefolie op Ali, maar zocht naar een passende voeding/temperatuurcontrole, want ze zijn standaard 50C,dus je moet ze aan/uitschakelen voor 25-28 graden grond temperatuur veel planten lekker vinden.



https://nl.aliexpress.com/item/33010029867.html?spm=a2g0o.cart.0.0.a3673c005P49Ua&mp=1



En natuurlijk de bekende carbonfiber vloerverwarmingsdraden:

https://nl.aliexpress.com/item/1000001257191.html?spm=a2g01.12617084.fdpcl001.1.4a946L2N6L2NPt&gps-id=5547572&scm=1007.19201.130907.0&scm_id=1007.19201.130907.0&scm-url=1007.19201.130907.0&pvid=2b3d6a86-f551-4d70-a978-1f8dc9bcf000



Is die Stc 1000 een echte PID controller of een als PID controller vermomde thermostaat, met de klassieke +15 -15 graden uit en aanschakelmomenten? Wat kost die in China/Polen,ofwel op ali. Moet je dan nog een 230V voeding met een relais ofzo hebben?

[donaldk]

Op 13-3-2021 om 23:16, huppelpaard zei:

ik heb geen ervaring met electra maar weet wel dat je een kabel niet in moet korten en moet kruisen ivm de warmte.

Waarom niet, er zitten toch niet voorniets verbindingbussen bij? Als je de lengte niet mag veranderen?

[RobO]

11 uren geleden, donaldk zei:

I

Is die Stc 1000 een echte PID controller of een als PID controller vermomde thermostaat, met de klassieke +15 -15 graden uit en aanschakelmomenten? Wat kost die in China/Polen,ofwel op ali. Moet je dan nog een 230V voeding met een relais ofzo hebben?

prima ding. ik denk idd pid, hij kost weinig (https://nl.aliexpress.com/item/4000396679999.html_)

aansluiten op 230V en relais zijn al ingebouwd, schakelt van alles in/uit

[Bargain]

Ik gebruik in mij  serretablet een lange el.verwarmkabel die oorspronkrlijk ontworpen is als verwarmingssnoer voor waterleidingsbuizen in onverwarmde vertrekken tegen vorst? Dit is een lang snoer van enkele meters en heel soepel.Mijn tablet is een paar meter lang en wordt er netjes zigzag in gelegd zonder overlapping ,hietboven een ijzeren mat van konijnegaas om de kabel te beschermen en helpt de w&rmte verspreiding.De kabel sluit ik aan aan een aquariumtermostaat die heel nauwkeurig de temp regelt (gekocht in kringwinkel aan 1,5€ de kabel zelf ook niet veel enkele jaren terug) dit sijsteem werkt zeer goed niet alleen om te zaaien maar ook om de uitgeplante plantjes verder op te kweken

[donaldk]

Ik heb onlangs juist een Philips elektrieke onder deken weggebracht. Garantie terugzenden 'alleen via PTT Post'. Je hebt Inderdaad draad dat in/rond leidingen kan als vorstbescherming, maar ook voor vloerverwarming al gaat dat meestal in matten en dan heb je ook hele dunne draden. En dan heb je IR stralingsmatten voor vloerverwarming.



De laatste keer dat ik naar PID controllers keek was voor DIY Sous Vide, dus al jaren geleden. Dan moest je met een relais de 230V van bijvoorbeeld 1000W aan en uitschakelen, dus dat gaat niet via zo'n electronisch thermostaatje, dus je moet direct een schakelaar zetten in de 230 aanvoer van bijvoorbeeld je rijstkoker en die schakelaar dan aan en ut laten zetten doo de PID.



Waar vind ik eigenlijk het wattage van die matten? Ik zie geen voltages en wattages in de beschrijvingen?



Dank voor de url Rob. Ik had net venster gesloten vannacht dus geen zin om de juiste lettercombinatie weer op te gaan zoeken. De probe is een standaard PT1000, zit die erbij? Ikga even naar listing kijken.

[redzebra]

Dat dingetje van @RobO is wel goed voor die prijs, regelt binnen 1 graad en beide koud/warm relais kunnen 10 ampère (250V) resistieve belastingen schakelen, (kan je een bescheiden frietketel mee regelen  , een motortje zal wel een stuk beperkter zijn vanwege de aanloopstroom, onderbrekingsvermogen). Vrij populair ook blijkbaar in deze toepassing http://www.bier-brouwer.nl/index.php?option=com_content&view=article&id=37&Itemid=134  .



@huppelpaard , zoals je hier aangeeft heb je weinig ervaring met electro, die controller mag o.a. niet nat worden, ook geen condens, als je dat zelf gebruikt is dat natuurlijk op eigen risico, maar om dat dan ook voor familieleden te gaan maken, je weet nooit in welke omstandigheden ze die propagator gaan gebruiken, je werkt met voedingsspanning in of rond een vochtige omgeving, als je bv metaal in je bak gebruikt zorg dan voor aarding. Ongelukken zijn rap gebeurt als je niet weet waar je mee bezig bent en kosten vaak meer dan bv. een duurdere thermostaat die vochtbestendig is.

Een losse kabel zal je moeten uitrekenen (hangt af van weerstand/ minimale lengte en welke stroom je erdoor wil), de vaste verwarmingskabel is eigenlijk een lus in de kabel met al dan niet een thermoschakelaar op het uiteinde (kan je dus niet doorknippen).



16 maart 2021 aangepast door redzebra

[donaldk]

@redzebra Zou je voor buiten de draad ook op agere voltages kunnen gebruiken? Hij is wel voor gebruik in de grond volgens omschrijving.



Hoe te berekenen power?



Spanning * Voltage÷resistance = elektrische power

12K = 33ohm/meter

Bijvoorbeeld met behulp van 10m 12K carbon fiber kabel op 220V, de stroom is:

220V * 220V ÷(10meter * 33Ω)= 150W



Bijvoorbeeld,Gebruik15m 12K carbon fiber kabel op 220V, de stroom is:

220V * 220V ÷(15meter * 33Ω)= 100W

De langere lengte, de kleinere power, en lagere verwarming temperatuur.



De PID is leverbaar met 12V en 12-72V uitgang als optie.



Volgens online calculator kun je bij 72V en 10 Ampere en 33 Ohm per meter dan 4,5 meter kabel aansturen.



Calculator



 Volt V 72

 Ampère A 2.18

 Ohm Ω  33

 Watt W of VA 157.09



Per meter



Dus 4,58 meter bij 10m Ampere.





Bij 12V komt er weinig warmte vanaf, maar 4,36 W,0,36 Amp. per meter. Net geen 28 meter voor 10 Amp. dus.

[Jane Doe]

Pas ajb wel op met zulke dingen, brandgevaar is altijd daar. Heb al de raarste dingen meegemaakt, zelfs broedlokaal is beveiligd en onder controle maar de angst blijft.

[henkg]

Voor mensen die een STC-1000 thermostaat overwegen:

De STC-1000 wordt geleverd zonder aansluitmateriaal (zoals netsnoer, contrastekkers, installatiedraad, WAGO lasdoppen, kastje).

Voor niet handige of luie mensen: kijk eens naar een Inkbird ITC-308, die is kant en klaar te gebruiken.

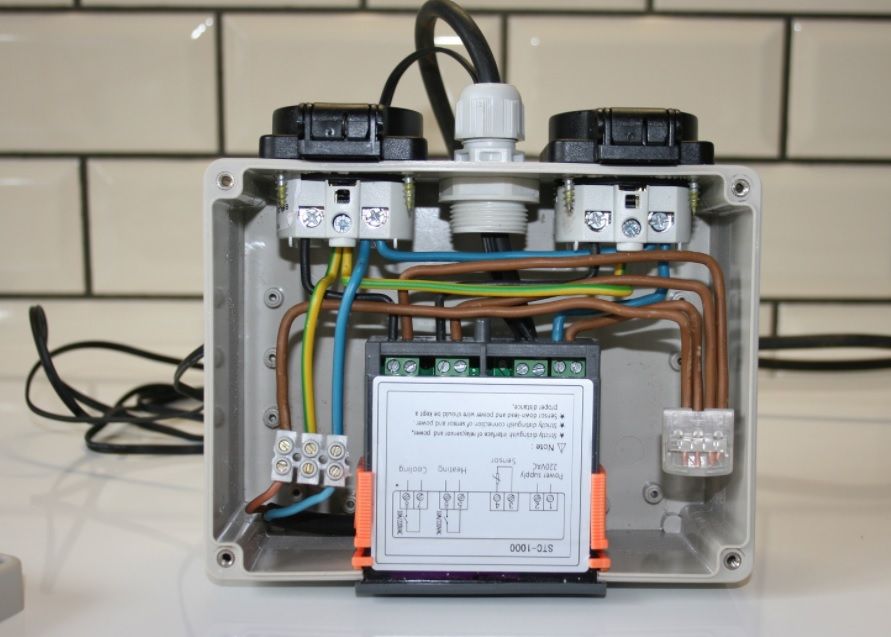

Duurder dan een kale STC-1000. Maar als je een STC-1000 netjes wilt inbouwen, dan komen er kosten bij. Dit is netjes (op het kroonsteentje linksonder na, een WAGO klem is beter):

^ Als jij dit plaatje "eng" en ingewikkeld vindt: Niet aan beginnen, het gaat hier wel om 230 Volt. Brandgevaar door o.a. slecht aangebrachte contacten. Ben je wel handig met elekriciteit? -> gewoon doen, leuk om zelluf te maken.



Voorbeeld Inbird: https://nl.aliexpress.com/item/1005001889350589.html?spm=a2g0z.12010612.8148356.3.17637f5fJMuMKi



[redzebra]

@donaldk PID is niet met uitgang 12V  of 12V-72V (bovendien is dit DC)  Dat zijn de keuzemogelijkheden voor de ingang, de voeding van de module. De uitgang is een relais (een aan/uit contact) waar je naar keuze een ac of dc voeding kan aanhangen, alleen het schakelvermogen voor licht inductieve of resistieve belastingen

voor wisselspanning 250v wordt gegeven (dit noemt AC-1) en is maximum 10 Ampere (voor lagere AC spanningen zal dit ook maar 10 ampere zijn, de stroom is bepalend voor de contacten) ,  voor DC is dit meestal nog minder (bv bij 12V <10A) contacten branden dan sneller door.



De stroom is niet bv 100W dat is je geleverd vermogen, de stroom is  U/R  bij 10 (33ohm/m )meter is dit  +/- 0.7 ampere of geleverd vermogen is 0.7x230  = 161 watt.  De spanning in Europa is 230V (vroeger 220V), maar gaat eerder naar 240V door de vele zonnepaneelhouders. Normaal staan er bij die kabels ook specificaties wat je erdoor mag jagen.

[RobO]

@henkg

ik mis nog een aarde draad in aansluitsnoer?

boutjes moertjes en veerring ipv zelftappers bij de contactdoos?

[redzebra]

@RobOIk had deze middag even snel gekeken, en vond de opzet wel mooi. Het aansluitsnoer is inderdaad wel een stevige fout en geeft een totaal vals veiligheidsgevoel. Maar is dit van de maker of van iemand die dit op dit  kant en klare bakje een aansluitsnoer zonder aarding heeft gebruikt ?.  De zelftappers ?, boutjes met veerring zou inderdaad beter zijn maar elk projectje is altijd voor verbetering vatbaar.

[donaldk]

6 uren geleden, redzebra zei:

@donaldk PID is niet met uitgang 12V  of 12V-72V (bovendien is dit DC)  Dat zijn de keuzemogelijkheden voor de ingang, de voeding van de module. De uitgang is een relais (een aan/uit contact) waar je naar keuze een ac of dc voeding kan aanhangen, alleen het schakelvermogen voor licht inductieve of resistieve belastingen

voor wisselspanning 250v wordt gegeven (dit noemt AC-1) en is maximum 10 Ampere (voor lagere AC spanningen zal dit ook maar 10 ampere zijn, de stroom is bepalend voor de contacten) ,  voor DC is dit meestal nog minder (bv bij 12V <10A) contacten branden dan sneller door.



De stroom is niet bv 100W dat is je geleverd vermogen, de stroom is  U/R  bij 10 (33ohm/m )meter is dit  +/- 0.7 ampere of geleverd vermogen is 0.7x230  = 161 watt.  De spanning in Europa is 230V (vroeger 220V), maar gaat eerder naar 240V door de vele zonnepaneelhouders. Normaal staan er bij die kabels ook specificaties wat je erdoor mag jagen.

Zo even goed lezen, maar ik vroeg er al naar en toen schreef Rob dat deze stroom voedt, met een aan-uit schakelaar=relais, niet enkel een 0/12V schakel signaal naar relais. Okay, links recht contact belasting is bij AC de helft van DC neem ik aan. Bij gelijk vermogen en lagere spanning neemt de stroom toe dus heb je bij 12V dikkere kabels en circuitpaden nodig.



Ouch inkbird is 37 euro.

16 maart 2021 aangepast door donaldk

[donaldk]

4 uren geleden, RobO zei:

ik mis nog een aarde draad in aansluitsnoer?

boutjes moertjes en veerring ipv zelftappers bij de contactdoos?

Die kant en klare inkbird heeft ook geen aarde, op de plaatjes.

[donaldk]

Even de beschrijving van de stsc 1000 doorgenomen. Inkomende voeding en sensor aansluiting is duidelijk. Naar moet je de warmtemat/kabel nou met vier draden aansluiten twee voor lage cut off en twee voor hoge cut off?

[redzebra]

@donaldk, ik heb je kabel even opgezocht, dat is die van Ali ?

"Het product kan weerstaan de power van power: 25 W/M"

je zoekt nu X meter waarbij bij 230V de 25W/M niet overschreden wordt,  dus 230V*230V/ (X*33ohm) = X*25Watt of x = +/- 8 meter.

Bij deze kabel moet je dus minimum 8m gebruiken bij 230Volt en neem best maar 20% marge.

De kant en klare inkbird  heeft die een echt CE merk ?, Normaal is het verboden in België stopcontacten te voorzien met aarding waarbij de aarding niet aangesloten is en met reden, ik vermoed dat dit hetzelfde is in Nederland.



edit: op de foto's zie ik toch randaarding, waarschijnlijk op de stekker ook, het zal dus wel in orde zijn.

[redzebra]

@donaldk  sorry maar ik geef het op, je moet wel ergens basis kennis hebben, 230V blijft gevaarlijk.
